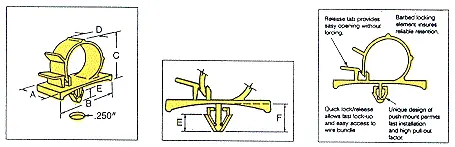

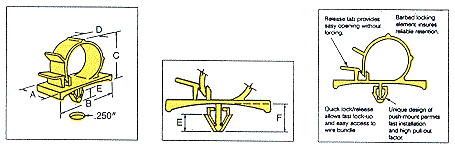

Bayonet design allows from .020" chassis thickness to .150"(3,81mm). Bayonet snap locks into a .250" (6,35mm) hole and will hold a 25 pound continuous load and a 50 pound impact load.
Six sizes available for bundles from .187" (4,7mm) to 1.00" (25,4mm).
For Chassis .020" to .080" Thick
Part No.
Part Dimensions
Max. Bundle Diameter
Description
A
B
C
D
E
F
in. mm.
in. mm.
in. mm.
in. mm.
in. mm.
in. mm.
in. mm.
.187 4,7
3845
PMWC 187-20
.55 14,0
1.00 25,4
.39 9,9
.38 9,7
.20 5,1
.30 7,6
.250 6,4
3846
PMWC 250-20
.58 14,7
1.00 25,4
.44 11,2
.41 10,4
.20 5,1
.30 7,6
.375 9,5
3847
PMWC 375-20
.65 16,5
1.00 25,4
.53 13,5
.50 12,7
.20 5,1
.30 7,6
.500 12,7
3848
PMWC 500-20
.77 19,6
1.19 30,2
.72 18,3
.60 15,2
.20 5,1
.30 7,6
.750 19,1
3849
PMWC 750-20
.88 22,4
1.38 35,1
.97 24,6
.67 17,0
.20 5,1
.30 7,6
1.000 25,4
3853
PMWC1000-20
1.37 34,8
1.88 47,8
1.30 33,0
1.00 25,4
.20 5,1
.30 7,6
For Chassis .090" to .150" Thick
Part No.
Part Dimensions
Max. Bundle Diameter
Description
A
B
C
D
E
F
in. mm.
in. mm.
in. mm.
in. mm.
in. mm.
in. mm.
in. mm.
.187 4,7
3880
PMWC 187-90
.55 14,0
1.00 25,4
.39 9,9
.38 9,7
.20 5,1
.37 9,4
.250 6,4
3881
PMWC 250-90
.58 14,7
1.00 25,4
.44 11,2
.41 10,4
.20 5,1
.37 9,4
.375 9,5
3882
PMWC 375-90
.65 16,5
1.00 25,4
.53 13,5
.50 12,7
.20 5,1
.37 9,4
.500 12,7
3883
PMWC 500-90
.77 19,6
1.19 30,2
.72 18,3
.60 15,2
.20 5,1
.37 9,4
.750 19,1
3884
PMWC 750-90
.88 22,4
1.38 35,1
.97 24,6
.67 17,0
.20 5,1
.37 9,4
1.000 25,4
3885
PMWC1000-90
1.37 34,8
1.88 47,8
1.30 33,0
1.00 25,4
.20 5,1
.37 9,4

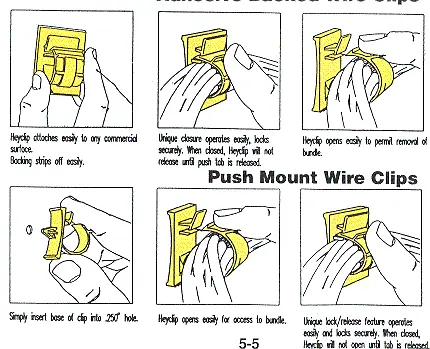

Heyclip™ Installation Instructions
Neoprene foam spacer adjust to accommodate wire ranges from .209"(5,3mm) to .787"(19,9mm).
Absorbs vibration; cushions and insulates cables, tubing or hoses.
